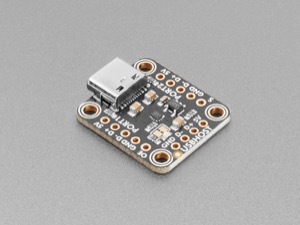

Description : Le commutateur USB 1 à 2 Adafruit TS3USB30 est une carte de dérivation astucieuse pour le TI TS3USB30 qui vous permettra de connecter l'un des deux périphériques USB à un seul port, pratique lorsque vous avez plusieurs puces. que vous souhaiterez peut-être communiquer via USB mais que vous ne voulez pas de hub. Cette dérivation connectera l'un ou l'autre. Elle est spécialement conçue pour l'USB et peut donc gérer les connexions USB 2.0 à bande passante élevée de 480 Mbit/s.
L'utilisation est assez simple : il existe une connexion « en amont », utilisez-la pour vous connecter au périphérique hôte USB, comme un ordinateur ou un microprocesseur compatible hôte. Vous pouvez utiliser soit le port USB Type C, soit les pads de dérivation en bas. Connectez ensuite deux périphériques USB différents aux lignes d'alimentation/terre/D+/D- de chaque côté. La broche S sélectionne quel port est actif, le signal faible est le port 1, le signal élevé est le port 2. La broche d'activation de sortie vous permet de déconnecter les deux.
Notez que l'alimentation n'est pas commutée, mais uniquement les données ! Les deux côtés seront alimentés lorsque le commutateur se connectera de l’un à l’autre. Vous avez donc besoin que vos périphériques sachent quand les données USB ont été déconnectées si vous souhaitez qu'ils agissent différemment ou qu'ils soient réénumérés. Nous avons remarqué que les puces à semi-conducteurs comme les FT232 et les clés USB étaient excellentes dans ce domaine, mais les microcontrôleurs pouvaient être confondus et ne pas être réénumérés car ils n'énumèrent qu'à la mise sous tension. Dans ce cas, vous souhaiterez également réinitialiser l'appareil via sa propre broche de réinitialisation ou d'activation.
La carte de dérivation est livrée entièrement assemblée, avec un régulateur de 3,3 V à partir de 5 V et une LED d'alimentation verte qui peut être désactivée. Certains en-têtes sont également inclus si vous souhaitez l'utiliser dans une maquette - vous constaterez peut-être que vous êtes au maximum à des vitesses de 12 Mbps. Quatre trous de montage facilitent la fixation où vous le souhaitez.
Détails techniques :
- Fichiers PCB disponibles sur GitHub
- Dimensions du produit : 24,0 mm x 20,3 mm x 4,9 mm / 0,9" x 0,8" x 0,2"
- Poids du produit : 2,1 g / 0,1oz
- TS3USB30 Fiche technique
