Description : Ventilateurs de refroidissement...Ils sont partout et ils ont pour objectif important de garder les choses au frais, généralement les appareils électroniques. On pourrait à juste titre penser : « ces ventilateurs sont plutôt doués pour déplacer l'air pour garder les choses au frais ; peut-être que je peux utiliser l'un de ces jolis ventilateurs d'ordinateur pour garder mon widget au frais », suivi de près en levant les mains de confusion à la vue d'un 3. ou même un connecteur à 4 broches. OK, l'alimentation nécessite deux broches, mais à quoi servent ces autres broches et comment puis-je les utiliser pour convaincre ce ventilateur de garder mes affaires au frais ?

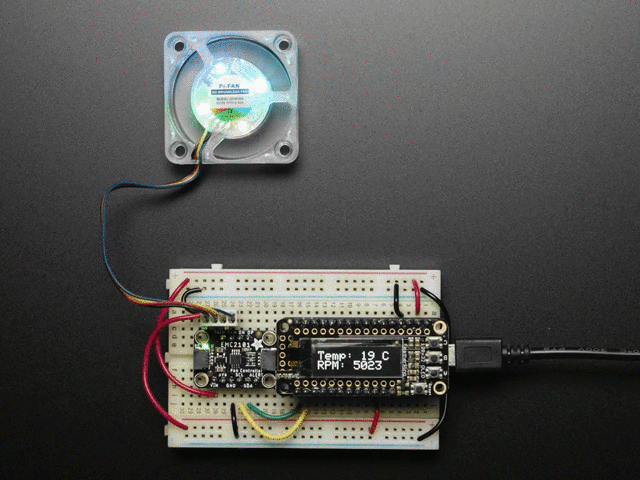

L'EMC2101 de Microchip/SMSC est un contrôleur de ventilateur avec surveillance de la température, et il s'occupera de tout cela pour vous. Sortie PWM programmable et entrée tachymètre, avec détection de température interne et externe, avec une précision de 1°C, c'est un ami parfait pour tout ventilateur PC à 3 ou 4 broches que vous pouvez trouver.
Les ventilateurs PC à quatre broches ont une broche d'alimentation et une broche de masse (celles-ci sont rouges et noires), puis deux autres broches. L'une de ces broches supplémentaires, la broche PWM, vous permet de définir la vitesse du ventilateur. La dernière broche TACH est destinée à une sortie tachymètre qui permet à l'EMC2101 de surveiller la vitesse du ventilateur pour s'assurer qu'il fonctionne comme prévu. Au lieu d'utiliser une sortie PWM et une entrée de compteur sur votre microcontrôleur, cette puce s'occupera de tout cela pour vous, partout dans l'I2C quotidien.
En plus de vous permettre de contrôler un ventilateur, l'EMC2101 comprend un capteur de température interne, ainsi que des connexions pour une diode de détection de température externe. Si vous utilisez un capteur de température externe, vous pouvez même configurer une table de recherche (LUT) qui vous permet de définir différentes vitesses de ventilateur en fonction de la température, et l'EMC2101 ajustera automatiquement la vitesse en fonction de la température.

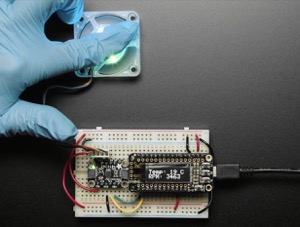

Cette petite puce soignée peut facilement être utilisée pour assurer le refroidissement ou la ventilation de votre prochain projet. Vous pourrez peut-être même l'utiliser pour aider à calmer un projet existant ou pirater un appareil électronique bruyant doté d'un ventilateur bruyant. En vous permettant de faire fonctionner un ventilateur à des vitesses plus lentes lorsque les besoins de refroidissement sont modérés, l'EMC2101 peut contribuer à atténuer le bruit de vibration provoqué par les ventilateurs fonctionnant à pleine vitesse.
Livré sur notre PCB au facteur de forme Stemma QT personnalisé, le breakout Adafruit EMC2101 est prêt à vous aider à intégrer un ventilateur dans votre projet en le rendant facile à utiliser avec une gamme d'appareils. Un régulateur de tension et des broches tolérantes 5 V vous permettent de l'utiliser avec des microcontrôleurs 3,3 V ou 5 V ou des ordinateurs monocarte. Les connecteurs STEMMA QT compatibles SparkFun qwiic inclus pour le bus I2C vous permettent d'établir des connexions faciles sans soudure à votre appareil de contrôle, et les embases standard facilitent le prototypage de la planche à pain. Le câble QT n'est pas inclus, mais nous en avons une variété dans la boutique.
Les bibliothèques Adafruit, les schémas de câblage et les exemples de code pour Arduino, CircuitPython et Python complètent le package. Comme c'est fantastique !
Détails techniques :
- Historique des révisions : au 3 mars 2023 – Adafruit a mis à jour ce PCB avec Adafruit Pinguin pour créer une jolie sérigraphie lisible. Vous pouvez obtenir le nouveau PCB ou l'ancienne version avec des polices vectorielles - les deux sont identiques à l'exception de la fantaisie. sérigraphie. De plus, ce capteur peut être livré avec des connecteurs STEMMA QT noirs ou beiges. Ils fonctionnent de la même manière !
- Apprendre : Guide principal : Contrôleur de ventilateur et capteur de température EMC2101
