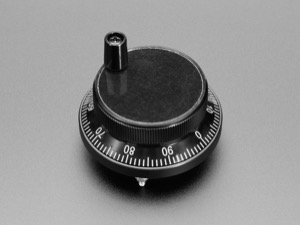

Encodeur rotatif CNC - 100 impulsions par rotation - 60 mm Noir

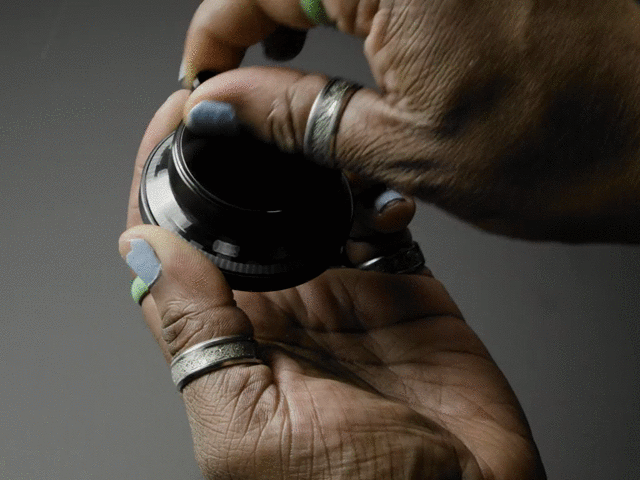

Description : Nous avons différents encodeurs rotatifs dans la boutique, parfaits pour créer des interfaces dans lesquelles vous souhaiterez peut-être faire tourner un bouton pour sélectionner une valeur. Ces gros boutons sont également des encodeurs, mais très gros - comme la taille d'une main ! Ils sont utilisés pour contrôler les machines CNC « manuellement » : il y a 100 ticks par rotation afin que chaque rotation puisse facilement s'aligner sur un centimètre ou un pouce. Mais ils sont également très pratiques à chaque fois que vous souhaitez une grande interface tactile avec rotation à 360 degrés.

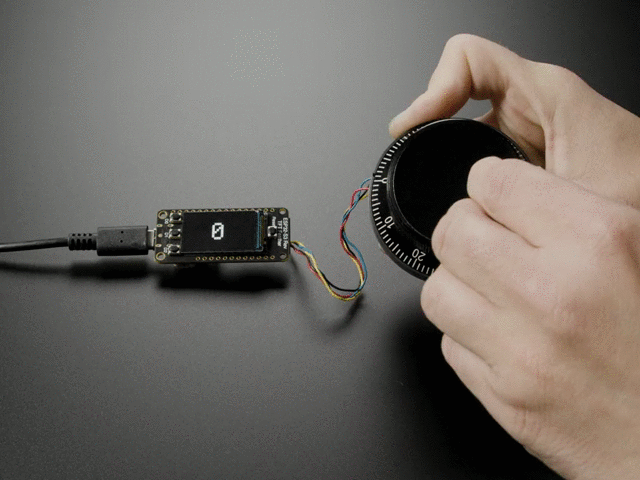

Contrairement aux encodeurs rotatifs montés sur PCB, ces encodeurs ne sont pas soudés directement sur une carte. Au lieu de cela, il y a des borniers à vis à l'arrière pour connecter les fils. Fournissez n'importe quelle tension continue à VCC (pour la tension pullup/positive) et à la masse, et lisez A et B pour la direction relative et les impulsions de mouvement. Une fois connecté, il fonctionne avec n'importe quel tutoriel sur les encodeurs rotatifs.

Les encodeurs rotatifs sont utiles comme capteurs ou sélecteurs de rotation et ressemblent aux potentiomètres. Cependant, ils ne ressemblent pas du tout à des potentiomètres, il est donc important de se rendre compte de la différence ! Ces encodeurs rotatifs tournent continuellement sur tout le pourtour et sont divisés en 100 « segments ». Chaque segment a une sensation de clic, et chaque mouvement dans le sens des aiguilles d'une montre ou dans le sens inverse entraîne l'ouverture et la fermeture des deux interrupteurs. Il n'y a aucun moyen de savoir quelle est la « position » actuelle - à la place, vous utiliseriez un microcontrôleur pour compter le nombre de « clics » à gauche ou à droite sur lesquels il a été tourné. Si vous avez besoin de détecter une « position » de rotation, un potentiomètre serait un meilleur choix.

Détails techniques :

• Fiche technique
