Référence de tension Precision LM4040 - 2.048V et 4.096V

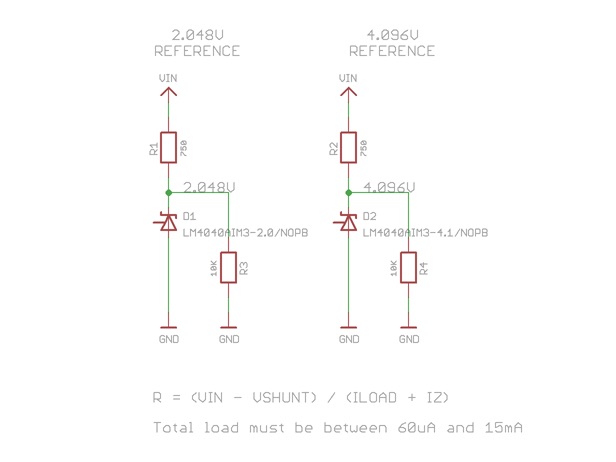

Description : Quelle est la qualité réelle de votre multimètre ?  Ou peut-être que votre convertisseur analogique a besoin d’une bonne référence ? Ou disons que vous souhaitez tester l'exactitude et la précision de la conversion de votre microcontrôleur. Si seulement vous disposiez d’une référence de tension fiable, de haute précision et à toute épreuve. Vous savez maintenant pourquoi nous avons créé ce petit tableau de discussion très mignon et utile. Il dispose de deux références de tension de type shunt de très haute précision avec des résistances de polarisation de 750 ohms. L'un est de 2,048 V (idéal pour les systèmes de référence de 3,3 V) et l'autre est de 4,096 (idéal pour 5 V). Les deux ont une précision de 0,1 % !

L'utilisation est simple, il suffit d'alimenter avec environ 5 V-12 V, ou 3 V si vous souhaitez que seule la référence 2 V fonctionne. Mesurez ensuite la tension à la sortie. Notez qu'il ne s'agit pas de régulateurs : vous ne pouvez rien éteindre la sortie. Ils sont uniquement destinés aux mesures. Pour plus de détails, consultez la Fiche technique LM4040 pour plus d'informations.

Détails techniques :

• Fiche technique LM4040
• Fichiers PCB EagleCAD sur GitHub
• Objet Fritzing dans la bibliothèque Adafruit Fritzing
• Dimensions du PCB : 16 mm x 12,5 mm x 2,5 mm / 0,6" x 0,5" x 0,1"
• Poids : 0,7 g
